测井装备应用新趋势——交叉偶极子声波测井仪
时间:2015-10-23 13:19
来源:
近年来,偶极子声波测井技术的应用逐渐增加,目前具有代表性的仪器有斯伦贝谢偶极子横波成像测井仪DSI、阿特拉斯多极子阵列声波测井仪XMAC 和哈利伯顿交叉偶极子声波成像测井仪器 WSTT。中石化江汉工程公司先后引进 WSTT 和 XMAC-II 仪器,并对两种仪器进行分析,总结出相关的应用经验,以便其他企业作为应用参照。
与常规声波测井相比,交叉偶极子声波测井可实现常规声波测井无法实现的对软地层的横波测井。横波测井已有近三十年的历史, 测量横波有两种方法,一是间接横波测井法,即从常规声波测井的全波列中提取横波,或者根据斯通利波速度反演求得横波速度;另一种是用偶极子横波测井直接激发作为在特定条件下产生的转换横波的直接横波测井法。前一种方法使用的是传统的单极子声源的声波测井仪,只能在快速地层中产生转换横波,在慢地层中不产生转换横波,而用斯通利波反演横波则会受到井眼条件、地层密度等诸多因素影响,可靠性差, 且提取斯通利波也十分困难,很难获得准确的横波信息。因此建议采用偶极子横波测井方法。
WSTT 与 XMAC-II结构的异曲同工之处
交叉偶极子声波测井的基本原理是利用偶极子源的频率响应特性——横波在低频处有传播特征频率,而纵波在低频处无传播特征频率的声波传播的基本特性,采用发射中心频率为低频的偶极子源可以有效地抑制纵波,在井壁附近产生挠曲波,通过对挠曲波的测量来计算地层的横波速度,从而达到测量横波的目的。交叉偶极子声波测井仪通过利用单极纵波和偶极横波测量的组合在硬地层和软地层中都能测得基础的声波数据以及纵、横波和斯通利波等特征参数。
哈利伯顿交叉偶极子声波成像测井仪(以下简称 WSTT)由四部分组成:传输控制部分、发射器/隔声体部分、接收探头部分、主电子线路部分。阿特拉斯多极子阵列声波测井仪(以下简称XMAC-II)由五部分组成:发射控制短节、发射探头短接、隔声体短接、接收探头短接和数据采集短节。两款测井仪有三点相同之处。第一,挠曲波激发方式相同。WSTT 与 XMAC-II 测量的均是挠曲波的速度,并且激发挠曲波声源的压电换能器都是板状结构。在激发的主频上,均选择在 7KHz 以下的低频。第二,WSTT 与 XMAC-II 仪器本身不带有井斜方位和井径数据,因此要获得地层的各向异性,须与能提供井眼几何结构和定位信息的仪器组合下井。第三,为了获得优质的测井曲线质量,WSTT 与 XMAC-II 在测井时必须居中良好,所以在仪器体上适当位置必须加装橡胶扶正器。 如果仪器不居中,则测井数据不能用于各向异性的确定,但时差的测量有效。
WSTT 与 XMAC-II应用的不同之处
交叉偶极子声波成像测井是一种测量地层岩石声学信息的测井新技术,WSTT 与 XMAC-II 在构造和系统设计上有着各自的优缺点,它们能有效获得地层纵波、横波和斯通利波,在确定现今最大水平主应力方向及裂缝系统的走向,寻找有利储层,以及分析地层各向异性方面具有独特的优势。以下着重对比了 WSTT 与 XMAC-II 的不同之处。在传输模式上,WSTT 采用ADSL传输模式, 能够传输的数据量大,最大上传输速率可以达到 800KBps,而 XMAC-II 使用曼彻斯特码模式,传输速率可达 93.75KBps。WSTT 比XMAC-II 的传输速率要高很多。从探头来看,WSTT 探头长度要小于XMAC-II 的探头长度,但 XMAC-II的源距更长,它所能取得的地层资料将更全面。

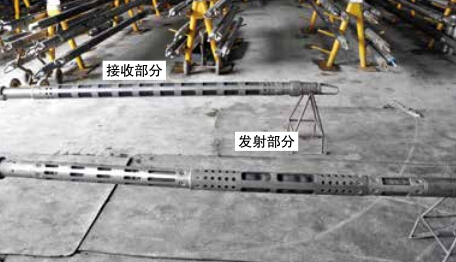

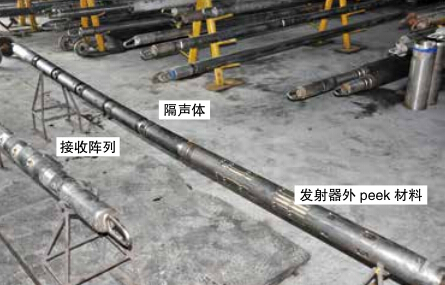

WSTT 仪器偶极发射器外壳开窗后有连接部分,见图 1。该部分为仪器的主隔声体,它还有一部分隔声体放置在接收器的接收阵列之间,能够最大限度的起到隔声效果。该隔声体能够承受 100,000 磅的拉力或推力,还能在较宽频率范围内隔离 90 分贝以上的声波,其频率可低到 500Hz~600Hz。但该节仪器的材质软,过度的弯曲会损坏内部的密封而导致漏油。XMAC-II 的发射探头及声波隔声体短节上有许多槽用来减少声波在仪器体上的衰减,见图 2。它的机械强度比外壳是实杆的仪器要低,因此避免对仪器施加过大的压力。由于其机械强度不够,XMAC-II 的声波探头及隔声体短节在井下容易受坏损,进行测井过程中要格外注意,高速下放遇阻就可能导致损坏,打捞时成为了弱点。但就仪器发射效果而言,XMAC-II偶极发射器外壳开窗面积较大,发射时无遮拦物,发射效果较好。
XMAC-II 有上下两组单极发射源(T1,T2),在单极全波记录过程中,为了记录到更多的信息,仪器的发射器到接收器的距离应尽可能大,故用远单极子发射器 T1 发射,8 组接收器接收,然后将每一组中四片接收器的信号进行累加形成所要记录的单极全波列信号;四极子发射器 T2 主要用于时差的测量,另外该声源在井眼中激发螺旋波,单一模式波及其高阶模式,较低频率的四极子源有抑制纵波的作用,对于横波测井非常有利。WSTT 只有一组单极子发射源。在仪器连接上,WSTT 发射探头在仪器串的顶部,接收阵列则在仪器的底部。而 XMAC-II 则正好相反,发射探头在仪器串的底部,上部阵列接收。这样 WSTT 相对于 XMAC-II 来说增加了实际测井深度,可以尽量减少漏测。
在接收形式上,WSTT 中 X/Y 偶极发射器为板状,接收器为柱状,板状发射柱状接收;而 XMAC-II 发射器和接收器形状相似均为板状,板状激发和板状接收。由于相似性原理,XMAC-II 的接收波形则相对较好。在构造上 WSTT 接收探头采用了压电陶瓷的晶体来直接接收声波信号,它的偶极发射探头外部则采用的是高强度peek 材料。这种结构在测井时可以忽略腐蚀性气体对仪器的影响,也不会被泥浆中的岩屑所损伤,能够提高测井一次成功率。XMAC-II 则是压电陶瓷晶片利用硅油耦合外包皮囊来实现偶极声波信号的发射和接收,有一定优势。在接收阵列中,WSTT 仪器是一个共面环上有四个相差90°的圆柱状接收器,每一组接收阵列都是一个独立的带有液压平衡的小单元。XMAC-II 是四个单片的接收器作为一组接收器,其结构与偶极发射器结构类似,八组接收模块都安装在一个充满硅油的皮囊里。因此WSTT 的接收探头更为独立,在维修时比较方便。
WSTT 与 XMAC-II 在焦石地区得到广泛应用,目前两种仪器在焦石总共上三十余井次,通过应用发现,WSTT 主要是通过图像特征来表征地质现象,具有高分辨率、高的井眼覆盖率和直观可视等特征, 有利于裂缝评价、构造识别、研究沉积环境、确定古水流方向及砂体延伸和加厚方向等方面的应用研究。XMAC-II 可有效地检测到慢地层的横波信号,求取地层岩石弹性力学参数、进行地层渗透率计算,在储层地应力分析、地层各向异性分析、最大水平主应力大小及方向的分析等方面有独到的优势。
