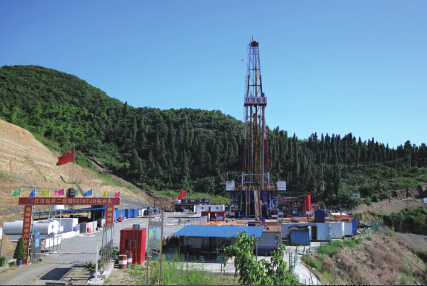

为加快涪陵页岩气田产能建设的步 伐,解决常规钻具起下钻次数多、纯钻 时效低、钻井周期长的问题,2014 年 江汉石油工程公司在“井工厂”钻井模 式基础上,开展了水平段“一趟钻”快 速钻井技术的研究,并成功应用于涪陵 页岩气田开发。
地质复杂 “甜点”难选如何确定目的层位置并保证钻头 在甜点中钻进成为页岩气开发的关键问 题。页岩气储层“甜点”判别和随钻监 测技术广泛采用 LWD 地质导向和录井 综合导向技术, 弥补了在非常规油气藏, 特别是页岩气常规钻井技术难以穿越超 长水平段的缺陷,进一步提高页岩气井 的储层钻遇率,提高单井产能。 涪陵页岩气田实际钻探过程中也 存在水平段“甜点”部位选取问题,不 同部位实际试气结果不同,按目前要 求 A 靶点位于气顶以下 20~25m,从 龙马溪组下段水平钻至五峰组,存在一 个水平段部位及长度合理分配的问题。 分析已钻完且产气量高的井,五峰组 水平段钻遇率均较高, 且上、 下部位 “甜 点”较合理。通过实验室分析、测录井 解释和试气结果分析,五峰组 5 号层 中上部、距下部涧草沟组 2m 左右是较 合理的“甜点”水平段层位。优先选择 五峰组 5 号小层作为主要水平段钻进, 提高钻井施工方的机械钻速和时效, 破解五峰组难钻问题,充分实现双方 共赢。 焦石坝构造奥陶系五峰组地层在本 区沉积厚度一般在 6~8m,富含笔石, 沉积相为深海陆棚相,主要为灰黑色碳 质页岩、 粉砂质页岩, 夹薄层硅质页岩, 顶部见薄层状灰质页岩。五峰组是区域 重要的生气岩,也是页岩气重要的产气 层。武隆江口野外露头可见五峰组顶部 为灰黑色碳质页岩,性硬、脆,页理发 育, 紧接页岩见一薄层状灰质、 硅质岩, 局部白云化, 性硬;中部为灰黑色碳质、 粉砂质、灰质页岩;下部为灰质泥岩, 露头可见与涧草沟组瘤状灰岩呈平行不 整合接触。 统计该区已完井直井五峰组钻时资 料,根据岩石露头、岩心、实钻资料 分析认为五峰组地层从上往下可细分 为 6 个小层,按岩石可钻性上顺序依 次为:好—差—好—较差—好—差,按 厚度上顺序为:1.0m—1.0m—1.5m— 0.5m—3.0m—1.0m;对应编号为 1 号 层—2 号层—3 号层—4 号层—5 号层— 6 号层。目前水平井采用的江钻 PDC 钻头和螺杆,在 5 号层的平均机械钻速 8~9m,钻时 5~6min,钻头未出现较 大磨损。
应用“一趟钻”技术开钻前,地质工程院建立精细地质 模型,对井眼轨迹进行优化设计;钻井 工程根据井况条件,优选抗高温井下 动力钻具和 LWD 仪器,并对各项工作 参数和施工流程进行详细设计;针对 水平段托压、定向困难的情况,优化钻 具组合和钻井参数并对钻井液性能进行 详细要求。在现场实施过程中,要保证 全程仪器信号正常、定向顺利、轨迹控 制精确光滑,分析数据也要综合测井参 数、钻井参数以及 LWD 随钻测量信息 对钻头附近的地质参数及井眼轨迹进行 预测,准确估计钻头位置,帮助现场人 员对所钻地层做出准确的判断,才能控 制井眼轨迹在甜点中穿行。录井综合导 向技术利用随钻测录的 LWD 测井、气 测、钻时、岩屑和 MWD 井斜资料结 合地层的沉积特征和构造特征进行综合 分析,达到井眼轨迹控制和井工厂水平 段“一趟钻”的目标。 在实际水平段导向过程中,充分按 照地质认识的思路,边钻进、边认识, 总结出五峰组地质导向方面的一些成 果。实钻水平段五峰组较龙马溪组下段 气测显示好;五峰组 1 号层、3 号层、 5 号层可钻性好,按照水平段“甜点” 部位选取原则,1、3 号层不考虑,主 要选取 5 号层水平钻进。实际导向过程 中,不同层位之间导向效果不同,利用 2号层、 4号层可钻性差, 具有 “天花板” 功能, 以此调整钻头与地层的钻进夹角, 让钻具在不同层间,小于 0.5 度上切或 下切,形成类似于侧钻效应,地层倾角 变化,夹角随之变化,始终保持 0.5 度 左右,水平段长钻到一定长度后形成了 有效阻挡,钻具在选取的小层之间顺着 地层起伏前进。
焦石坝钻井实例以焦石坝构造南部区块上的一口水 平井焦页 46-1HF 井和焦页 48-1HF 为例分析。焦页 48-1HF 井位于焦石 坝构造东南部,地层产状平缓,通过计 算该井 A-C 之间地层倾角在 -3~-4° 之间,C-B 点之间地层倾角在 -1~- 2°之间,层位稳定,无地层缺失,该 井设计水平段长 1,500.00m,水平段 朝正北向穿行。在实钻探 A 靶点过程 中,实时跟踪随钻伽马数据,分析曲线 形态特征,结合地层岩性特征、气测特 征判断钻头准确位置,及时修正地质模 型,指导钻头平稳着陆。实钻 A 靶点 井深 3,020.00m,井斜 90.50° ,垂深 2,691.57m,闭合距 598.94m,进入气 层 31.00m。在水平段导向过程中,在 运用随钻伽马数据、录井数据判断钻头 位置的同时,充分结合钻具组合和五峰 组 5 号小层的自身造斜能力,最大限度 减少定向作业次数,缩短钻井周期,节 约钻井成本。 焦页 46-1HF 井设计 A 靶点垂深 2,574.00m,B 靶点垂深 2,548.00m, 自井深 1,900.00m 开始造斜,沿主力 气层中部(主力气层顶以下 20.00m) 穿 越 水 平 段 长 1,700.20m, 地 震 解 释剖面图显示 AB 段地层产状接近水 平,地层倾角上倾 0.88°。在 5 号层 钻进中与地层基本保持水平钻进,略 以 0.2~0.5° 向上微切。由于水平段长 已达 1,100m 左右,且与地层保持小 于 0.5°夹角向上切地层,钻头与 4 号 小层较硬夹层依靠很近,小于 0.5m, 于是出现与地层起伏一致的运行趋势, 井斜角随地层变化而变化,C-B 靶点 600m 至完钻,不必对井斜调整,充 分发挥 4 号小层“天花板”功能,井 斜始终稳定在 89.4~90.4°之间直到 4,630.0m 完钻。该井在五峰组穿越长 度 1,410.00m,五峰组气测甲烷值在 11.21%~24.73% 之间,平均 9.11%, 均为页岩气层。 利用地层岩石属性进行自然导向, 从而实现水平段的“一趟钻”,排除了 LWD 和岩屑录井的滞后性影响,在涪 陵页岩气区块不但提高了机械钻速,缩 短了钻井周期,减少了油气层污染,同 时为快速钻井提供了有效的技术手段, 为国内其它类似油气田经济高效开发树 立了成功范例,提供了可借鉴的钻井地 质综合导向技术。
