改进型封隔器重获洗井优势
时间:2015-10-22 16:44
来源:

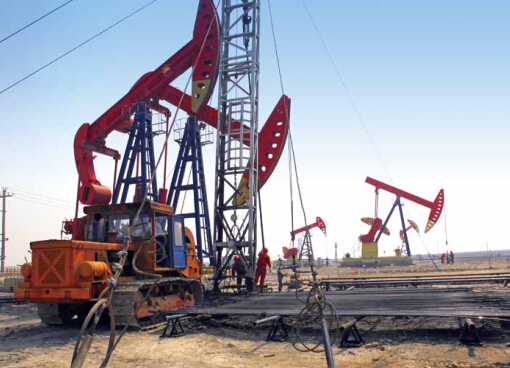

有着五十多年开采历史的天津大港油田,由于油井的井龄较长,井况条件复杂,在应用 Y341、K344 两种洗井分隔器作业时,发生了易失效、洗 井 排 量 小 等 问 题。 原 始 Y341、K344 封隔器(以下简称原型器)已不能满足分注和细分注工艺的要求。近几年,调剖工艺不断得到应用与推广。调剖后的分注井由于地层反吐聚合物问题,影响到井的正常注水,上修井次也逐年升高,严重影响了作业效率。为此,大港油田研究人员对 K344 型封隔器进行优化改进,弥补了原封隔器的缺陷,在洗井方面重新获得优势地位,为大港油田分注水平的提高提供了有力保障。
原封隔器作业成本高
大港油田在给油井注水时会面临以下问题:当地层压力高于井筒压力时,地层反吐聚合物进入井筒,堵塞油套环空;注水杂质在油管内沉积, 堵塞油管,测配时仪器无法下井作业。注水时,注水压力增大,注入量减少,出现无法注入的情况,于是应用原封隔器 Y341 进行洗井。原封隔器 Y341 洗井时,由于洗井通道小、结构复杂、洗井排量小,不能通过把聚合物及杂质洗出,只能通过上修完成。洗井、上修后造成正常注水周期变短,造成重复上修问题,个别井一年上修 2 次以上,大大增加了作业费用。
K344 原封隔器也存在一定的技术缺陷。如防蠕动性能低,停注后水窜;当注水井停注时,胶筒自然收缩,由于各注水层之间地层压力的差异,导致地层水由高压层流向低压层,致使分层注水管柱使用寿命变短 ; 单项密封压差低,仅为 12MPa,受原 K344 型封隔器坐封形式影响,在封隔器胶筒内、外形成0.7MPa 压差后,胶筒向外扩胀,贴在套管内壁上, 方可达到封隔注水层目的。当胶筒两端的压差达到12MPa以上时,胶筒肩部承担的压差较大,容易导致击穿胶筒失效。针对上述问题,大港油田研究人员以满足洗井需求为突破点,参考水井作业中其它问题的解决方案,改进 K344 封隔器, 突出其自身洗井能力。
改进封隔器作业提效显著

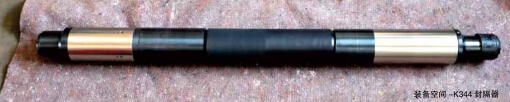

改进后的 K344 封隔器(以下简称改进型 K344)具有座封后即自锁密闭功能,停注或释放油管内压力时,可在不解封情况下,使胶筒依然处于扩张密封油套环形空间状态,保持有效分层。改进型 K344 防蠕动能力也有所提高,在打压坐封后,泄压胶筒不会收缩,只有在反洗井或上提管柱时才能解封,并且性能可靠。不仅如此,改进型 K344还可重复座封,重复解封,即正注水座封,反洗井解封,利用注水压力也可座封、解封,无需泵车和其它辅助设备。在室内试验重复座封、解封数十次,座封成功率 100%,解封成功率 100%,并且具备可靠自锁功能。
改进型 K344座封启动压力为 0.7MPa,偏心配水器注水时产生的压差,完全能满足座封压力需要,因此其偏心配水器可带水嘴下井、座封,减少投捞测配工序。改进型K344 解封压力为 1MPa 左右,低压解封,可避免因注水层地层压力低导致解封困难。经试验测试,改进型 K344 的座封、解封方式,在深井、斜井、水平井中作业中存在明显优势。
改进型 K344 可实现反循环洗井功能。反打压 1Mpa 即可实现封隔器解封,油套环空形成大通道,宜于井内脏污的清洗。洗井结束后,正打压即可实现坐封、操作简单、方便。同时,洗井阀密封可靠,与 Y341 封隔器相比,始终保持密封状态。座封进液孔为筛网状结构,可防止赃物和凝结物进入胶筒内腔影响胶筒回收,确保解封的可靠性。改进型 K344 具有双重解封功能,除反循环洗井可解封外, 还有防卡解封功能,当封隔器被砂卡时,直接上提管柱,封隔器压力腔释压,胶筒回收恢复到原状态,可有效避免砂卡问题。解封载荷约为 50KN,采用下外筒可轴向位移的技术与结构,可有效缓扩张时胶筒肩部的应力集中,提高胶筒肩部的耐压能力,在高压注水的工况下,胶筒不易损坏。
改进型 K344 在实际应用中效果良好,下到预定位置后,从油管内加压至8Mpa、10Mpa、12Mpa 分别停泵稳压 3 分钟,然后完成坐封任务。改进型K344 具有反洗井从油套环形空间加液压 1Mpa 即可解封,上提油管即可解封两方面优势,可在分层注水、测试、找漏、找窜、封窜、化堵、防砂等多项措施中应用。2013 年由于聚合物原因有 3 口井上修 5 次,2014 年这 3 口井在调剖后分注,孔 1050 下入普通防反吐管柱,正常生产不到 30 天,出现不能注水问题,上修作业过程中洗出大量聚合物。2014 年通过应用改进型封隔器对这 3 口井进行洗井作业,成功避免多次上修,节约 15 万元作业费用。从2012 年至今,大港油田共应用改进型K344 封隔器 95 井次,通过治理措施,有效提高了分注井水换周期,分注率达到 70.7%,分注合格率达到 86.76%,具有较大的应用推广价值。
