Rilsan PA11 内衬管适用多种安装技术

时间:2015-10-22 16:55 来源:

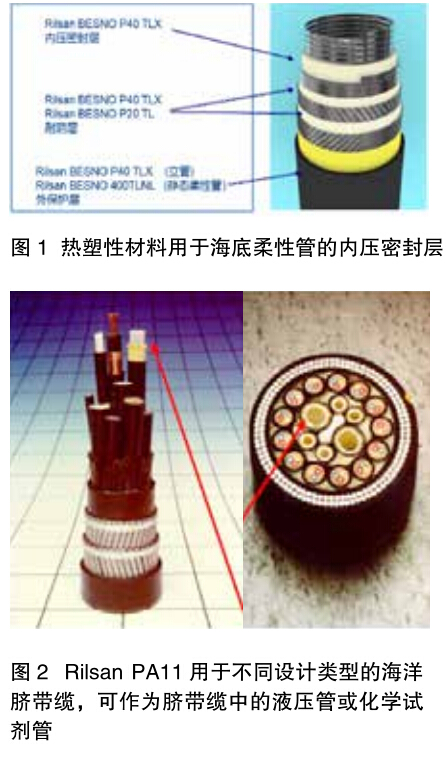

RilsanPA11 作为海洋油气开发柔性管中的内压密封层已有超过 40 年的应用历史,见图 1 所示。近年来为了保护钢管在运输具有腐蚀性油气过程中不被腐蚀,Rilsan PA11 也被用作碳钢管的内衬管使用,操作过程只需嵌入钢管内即可(嵌入技术最初是为 PE 内衬管研发)。与传统 PE 内衬管相比,Rilsan PA11 的使用范围更宽,可以用于 45℃以上的酸性油气环境,而在此之前只有抗腐蚀剂才可用于该种环境。目前,Rilsan PA11 作为内衬管已有多个成功安装的案例。

用途广泛性能优越

从 性 能 及 聚 合 工 艺 来 看 RilsanPA11 是一款独具特色的高分子材料,在 1942 年 由 ATO Chimie 公 司 从十一脘酸中聚合而成,并由 Arkema公司开发生产。Rilsan PA11 被生产出来后,它的聚合性工艺就得到了不断的改进与提高,其优异的热性能、物理性能、化学性能、机械性能,使之成为各行业使用的标杆性材料。由于加工性能良好,材料设计师会选用 RilsanPA11 用于各个行业,如海洋石油开采、电缆及汽车管路等领域。

Rilsan PA11突出的性能还包含, 低密度、 低吸水率、抗高压、耐蠕变性、耐磨,低摩擦系数、冲击强度高、热稳定性好、优异的耐化学性、耐应力开裂性和热膨胀系数低等。Rilsan PA11 主要以粉末和粒子形式呈现,作为粒子可用于注塑,挤出,吹塑薄膜挤出,挤压吹塑成型,滚塑;作为粉末适合各种粉末涂料加工工艺。Rilsan PA11 不仅可以作为内衬管和柔性管使用,还可作为液压管用来运输液压控制流体,如矿物油、水和乙二醇混合物,以及作为化学试剂管,见图 2 所示,用来运输注射流体的甲醇、抗腐蚀剂、 石蜡抑制剂、 生物杀灭剂等,用途广泛。

内衬管安装与嵌入技术

Rilsan PA11 作为内衬管已成功安装十几次,并能采用不同的嵌入技术进行 安 装, 如 在 AMOCO-ALBERTA案 例 中 的 Roll-down 技 术。Roll-down 技 术 是 Rilsan PA11 成 功 安装 的 第 一 个 案 例, 在 1995 年 11 月由 United pipeline、Polytubes、Amoco、Elf Atochem NA 公司共同合作完成。该管线位于加拿大的 LonePine Creek,靠近 CalgaryAlberta( 加拿大西部的一个省份 ),被用来输送酸性气体。运输的酸性气体主要成分为62.3%CH4、17.5%H 2 S、1.9% CO 2 、18.3% C 2 -C 10 的烃类、1% 的水汽加上0.1% 的析出物。由于 80 碳钢管无法承受 65℃的气体环境,考虑用 HDPE 作为内衬管,由于环境温度较高加上烃类的作用,HDPE 内衬管发生塌陷,最终选择 Rilsan PA11(外径 4inch, 壁厚 0.15inch)作为内衬管。

安装的(外径 4inch,壁厚 0.15inch) 内 衬 管 由 Polytubes 公 司 生图 1 热塑性材料用于海底柔性管的内压密封层图 2 Rilsan PA11 用于不同设计类型的海洋脐带缆,可作为脐带缆中的液压管或化学试剂管68 ┇ P+E 2015 . 10 (双月刊)装备空间 Technology & Equipment·Equipment Space 技术·装备P+E产,PA11 的 牌 号 是 增 塑 级 的 PA11BESNO P40 TL3.,为 12~15 米长管,在现场安装在加热板融合设备粘结的接头处。管道由 United Pipeline 公司负责安装,他们的 TITELINER 设备将内衬管挤压进缩径机,将内衬管外径减小至小于钢管内径以便内衬管顺利嵌入钢管。一旦内衬管嵌入到钢管底部,即撤除通过线缆单元施加给管道的拉力,管道自由回弹以达到与钢管紧密贴合。该项目成功安装了 1,200 米内衬管,环境温度在 -20~10℃,用“Ventingand coupon”法监测管道使用过程中的质量安全,到目前为止未发现质量问题。此次成功安装后,另外 3 个项目也使用了 United Pipeline 公司为AMOCO-CANDA 公司设计的 Roll-down 技术,并验证了 Rilsan PA11作为内衬管适用于 Roll-down 技术。

另一种热塑性内衬管安装技术是 Swagelining 技 术。British Gas公司申请了该技术的专利,并被 LASADE-FRANCE 公司使用多年。这次安装的目的是为验证 Rilsan PA11 内衬管可适用于 Swagelining 技术。该项目管线是为了修复一条位于 FEYZIN炼 油 厂, 靠 近 LYON 的 flare line,用于运输 45℃的酸性气体(气体里含有一些冷凝物及 H2S)。该管线在Arkema 高性能材料研发中心被挤出,每段 6 米,接头处在现场焊接,由 LASADE 公司负责安装,需要修复的管道位于室内 6 米高的架子上,这是安装的一大难点。最终,100 米长的管道通过 Swagelining 技术以 6m/min 的速度在 15 分钟内拉完,Rilsan PA11内衬管嵌入主管道后自由回复使之与主管道紧密贴合。同时通过热成型工艺使Flaring 管道两端安上法兰,安装在管道末端的排气孔用来监测内管道与主管道的间隙压力以确保主管道和内衬管在使用过程中的紧密贴合。

相比于价格昂贵且不耐油气腐蚀的钢管,Rilsan PA11 作为内衬管是油气生产管道和运输管道较好的选择,不仅经济有效,而且比 HDPE 的使用条件更宽。Rilsan PA11 作为内衬管也无需专门设备安装,最普通的嵌入技术即可适用。以上叙述的成功安装案例验证了Rilsan PA11 作为内衬管可以大幅度提高油气运输过程中的安全性。
