海上老油田增产新技术 (下) ——中国首艘海上

时间:2016-03-22 16:19 来源:
海 上油田进行增产作业, 必须要求平台具有大 面积甲板及空间和承 载能力,以满足进行 增产作业时设备的安放及频繁的吊 装需要。为解决这一矛盾,国外已 推出了一种海上油田增产作业船, 可不占用井口平台甲板进行增产作 业。目前,哈里伯顿、斯伦贝谢等 大型石油专业公司已在海上油田增 产作业船领域,形成了行业技术垄 断。为打破垄断,国内已经自主研 发出首艘 6,000KW 海上油田增产 作业船,并于 2015 年由中船黄埔文 冲船舶有限公司建成并交付使用。 该船在不占用海上生产平台紧张空 间的情况下,为海上油田提供了较 以往更快速、质量更稳定的油田增 产专业服务,成为海上油田增产作 业的新先进装备。

中国首艘 海上油田增产作业船

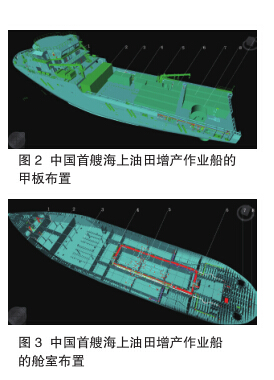

中国首艘海上油田增产作业船如 图 1 所示,总长 81.15m,垂线间长 70.80m,型宽 18.00m,型深 7.40m, 最大吃水 5.8m。船上配有燃油舱 560m 3 ,压裂泵柴油舱 36.9m 3 ,淡 水舱 360m 3 ,胶液舱 710m 3 ,可存 储 PH 值为 1~13 范围内的酸碱液体。 增产作业船的甲板区面积 645m 2 , 甲板均布负荷 5t/m 2 ;甲板上有两 台吊车,可全部覆盖上甲板区域; 甲板上还有 15m 2 恒温增产配件材料 房。该船总功率 6,000KW,总吨位 3,300t,最大载重量 2,810t,设计 航速 14.0 节,可续航 6,000 海里。 该船主要进行海上压裂酸化作 业,其甲板布置如图 2 所示。图 2 中 1 为 船 控 室 及 数 采 房, 配 备 有 ES-22ACD 型 号 的 数 采 房 1 套。

数采控制房内可实现各胶液泵和各 海水泵的启停控制和紧急联停控 制。数采房内 7 英寸显示屏可显示 出各胶液舱和甲板各液罐液位,具 备高低液位报警及扩展的功能,上 甲板液罐则另增设单独的高低液位 报警系统。数采控制房内设备集成 胶液系统(包括甲板液罐液位)、 火灾报警系统、电话系统等,增产 作业时,无需停泵,数采控制房即 可提供液体体系和液体配方的实时 质量监控。  图 2 中 2 为 砂 罐,3 为 混 输 砂 装置,砂罐最大容积 25m 3 ,共 4 套, 配有水平输砂系统1套, 混砂橇1台, 最大排量 9.53m 3 /min。图 2 中 4 为 连续混配装置,5 为吊机,海水与 各类药剂混合后的混合液输送到混 砂橇,与吊机吊送到混砂橇的增产海 上油田进行增产作业, 必须要求平台具有大 面积甲板及空间和承 载能力,以满足进行 增产作业时设备的安放及频繁的吊 装需要。为解决这一矛盾,国外已 推出了一种海上油田增产作业船, 可不占用井口平台甲板进行增产作 业。

目前,哈里伯顿、斯伦贝谢等 大型石油专业公司已在海上油田增 产作业船领域,形成了行业技术垄 断。为打破垄断,国内已经自主研 发出首艘 6,000KW 海上油田增产 作业船,并于 2015 年由中船黄埔文 冲船舶有限公司建成并交付使用。 该船在不占用海上生产平台紧张空 间的情况下,为海上油田提供了较 以往更快速、质量更稳定的油田增 产专业服务,成为海上油田增产作 业的新先进装备。   中国首艘海上油田增产作业船如 图 1 所示,总长 81.15m,垂线间长 70.80m,型宽 18.00m,型深 7.40m, 最大吃水 5.8m。船上配有燃油舱 560m 3 ,压裂泵柴油舱 36.9m 3 ,淡 水舱 360m 3 ,胶液舱 710m 3 ,可存 储 PH 值为 1~13 范围内的酸碱液体。 增产作业船的甲板区面积 645m 2 , 甲板均布负荷 5t/m 2 ;甲板上有两 台吊车,可全部覆盖上甲板区域; 甲板上还有 15m 2 恒温增产配件材料 房。该船总功率 6,000KW,总吨位 3,300t,最大载重量 2,810t,设计 航速 14.0 节,可续航 6,000 海里。 该船主要进行海上压裂酸化作 业,其甲板布置如图 2 所示。图 2 中 1 为 船 控 室 及 数 采 房, 配 备 有 ES-22ACD 型 号 的 数 采 房 1 套。

数采控制房内可实现各胶液泵和各 海水泵的启停控制和紧急联停控 制。数采房内 7 英寸显示屏可显示 出各胶液舱和甲板各液罐液位,具 备高低液位报警及扩展的功能,上 甲板液罐则另增设单独的高低液位 报警系统。数采控制房内设备集成 胶液系统(包括甲板液罐液位)、 火灾报警系统、电话系统等,增产 作业时,无需停泵,数采控制房即 可提供液体体系和液体配方的实时 质量监控。 图 2 中 2 为 砂 罐,3 为 混 输 砂 装置,砂罐最大容积 25m 3 ,共 4 套, 配有水平输砂系统1套, 混砂橇1台, 最大排量 9.53m 3 /min。图 2 中 4 为 连续混配装置,5 为吊机,海水与 各类药剂混合后的混合液输送到混 砂橇,与吊机吊送到混砂橇的增产。

交联剂和陶粒支撑剂一起连续混配, 配混后的增产液再输出给压裂泵。 图 2 中 6 为胶液药罐,包括有储存 稀盐酸的酸液罐,最大容积 50m 3 , 共 4 套,储存陶粒支撑剂等的药剂 罐,容积 12m 3 ,共 2 套,储存压裂 液用的爪胶存储箱,共 1 套。甲板 上的所有这些胶液药罐,均配置有 输送系统至混砂橇。图 2 中 7 为压 裂泵组,配备有 2250 压裂泵 6 台, 其最大排量为 1.92m 3 /min,最大压 力为 14,000Psi,单泵 2,000 水马 力,用以输送压裂液。图 2 中 8 为 高压软管滚筒,容量为 200ft,最大 压力为 15,000Psi,只有 1 套 。

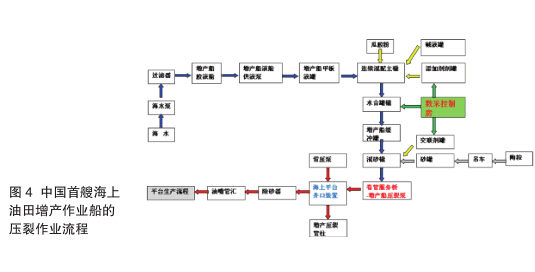

该船的舱室布置如图 3 所示, 作业船底舱主要为增产液舱,容积 为 710m 3 ,还有各种分隔开的原液 以及混合液舱。图 3 中 1 为船艏推 进器及消防舱,推进器采用变频电 机驱动的全回转定距舵桨装置,由 发电机组供电。除航行之外,推进 器也用作作业船的DP-2动力定位, 从而实现短期不抛锚、 不带缆作业。 DP 推进器可连续定位 24 小时,保 持船艉水平位移小于 5m,保持作业 期间,船舶纵向摇摆< 15 度、横向 摇摆< 22 度,满足 6 级风、1.5 节 海流海况下的作业要求。若一台艏 侧推进器发生故障,可适当调整船 艏向,保证继续作业。图 3 中 2 为 燃油舱、3 为主机舱。主机舱内设 有 4 台发电机组,可并车为推进器 供电,发电的燃料油来自燃油舱, 燃油舱内设专用供油泵 1 台,其流 量为 10m 3 /h、扬程为 0.3MPa。 图 3 中 4 为胶液泵、5 为胶液舱。 该船船舱内的海水通过海水泵经过过 滤器之后,输送到到胶液舱,再由供 液泵输送到上甲板海水缓冲罐。图 3 中 6 为淡水舱,淡水舱内设有淡水泵 1 台,对外供淡水,其流量为 100m 3 / h 、扬程为 1.0MPa。图 3 中 7 为船 艉推进器,与船艏推进器配合驱动船 航行及实施动力定位。图 3 中 8 为钻 井水泵舱,舱内设有流量 150m 3 /h、 扬程 1.0MPa 的水泵 1 台,对外输送 供钻井 / 压载用水。中国首艘增产作 业船的压裂作业流程如图 4 所示。

作业船自主 研发拥有多项优势

中国自主设计建造的首艘海上 油田增产作业船具有多项优势特点。 首先,该船实施“三不”措施,即 不占用生产平台、不动生产管柱(酸 化作业时)、不长期使用“三用” 工作船,以降低成本。实现“三不” 之后, 海上生产平台不再需要改造, 投资减少,节省租用“三用”工作 船的费用。该船靠泊一次可连续完 成一口井压裂或多口井酸化作业、 起下管柱时间节约,海上施工作业 时间大大减少,可以搭载连续油管 及氮气设备,减少影响正常作业的 时间,从而降低增产作业的费用, 有效降低桶油成本。 其次,机动灵活,使用方便。 增产作业船可自航穿梭于油田群之 间,满足油井增产的适时需要,尤 其是能满足低产、分散的边际油田 高效开发的需要。这种增产作业船 的高移运性,远非动用大量“三用” 工作船,长时间占用生产平台的传 统海上油田的增产作业方式可比。 该船在保障安全方面也十分可靠。

由于避免了自运输船往生产平台上 吊装安放设备和交叉作业,因而降 低了平台作业风险;由于增产作业 船与海上生产平台之间具有管线快 速脱离装置、设备紧急关断装置, 驾驶楼后操纵台及甲板适当位置处 设有泵组应急停止按纽,一旦管线 破裂或接头泄露时,可马上停止输 送,从而保障了作业安全。此外, 增产作业船本身的设备均符合规范 及环保要求,且操作控制安全,如 DP-2 动力定位系统,操纵极为灵 活、靠泊平台时稳定性好、动力配 置冗余度高,充分满足了高风险作 业的要求,可靠度高。 目前,该船还只是能进行压裂、 酸化、防砂等作业,功能有局限性。 业内人士建议,在绿色发展海上油田 普及减排增产的二氧化碳驱油技术之 际,未来海上油田增产作业船可能增 加二氧化碳驱油的功能。如实现这一 功能,作业船需要添加封存装置、输 送装置和接受装置,并应用二氧化碳 封存技术。总之,在创新、绿色发展 理念指引下,随着海上油田绿色增产 措施的不断创新,自主设计建造的新 装备将不断出现。
