中石化涪陵页岩气实现高效开采 ——水平井地质

时间:2016-05-25 09:22 来源:

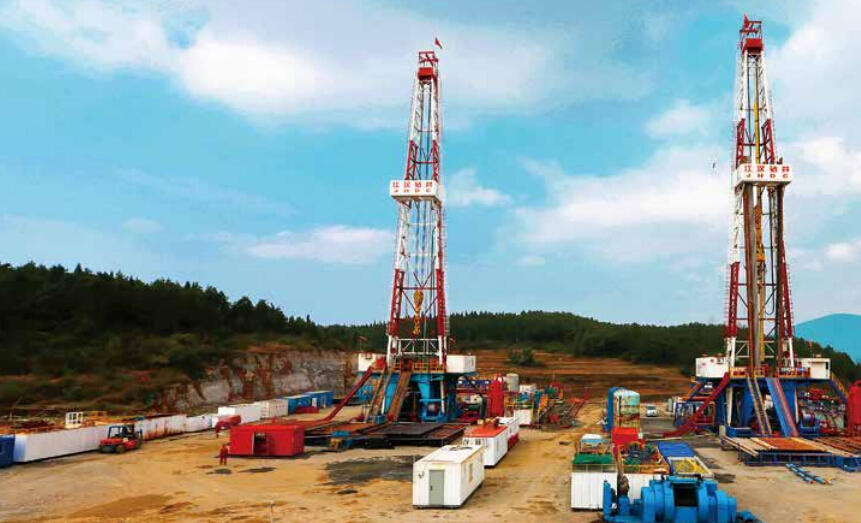

页 岩气开采具有一定的 特殊性,多采用长水 平段水平井钻井和多 级压裂方式。对此, 水平段地质导向方法与效果至关 重 要, 直 接 影 响 气 井 的 产 能。 为 实现长水平段页岩气井有效穿越 优 质“ 甜 点” 段, 基 于 涪 陵 工 区 内首口页岩气参数井录井、测井 及岩心资料分析,找出目的层段 内 的“ 甜 点” 段、 优 质“ 甜 点” 段及最优“甜点”段,指出“甜点” 段 与“ 甜 点” 段 上 方 的 标 志 层 及 进入标志层的随钻录井和自然伽 马曲线变化特征,形成标志层确 定技术。该技术应用试验 16 口井, 成功率 100%,优质“甜点”段钻 遇率 98.5%,应用效果较好。

龙马溪组各层段标志层

涪陵地区焦石坝区块位于重庆 市涪陵区,构造为大耳山西、石门、 吊水岩、天台场等断层所夹持的断 背斜,呈南宽北窄、中部宽缓的特 点,总体为东北走向。页岩气有利 层位主要为志留系龙马溪组——奥 陶 系 五 峰 组。 实 钻 显 示, 焦 石 坝 区块志留系龙马溪组奥陶系五峰组 发育大套的深灰色、灰黑色页岩、 碳质页岩,属深水陆棚相沉积,是 页岩气富集勘探有利区块。目前, 工区内以龙马溪组下部——五峰组 页岩为目的层钻探了近 200 口井, 主要为水平开发井,钻遇龙马溪组 下部——五峰组页岩“甜点”段, 测录井显示良好,试气均获高产工 业气流。焦石坝工区内龙马溪组下 部——五峰组发育有灰黑色碳质页 岩,研究发现其具有良好勘探前景, 重点参照参数井 M1、M5 井和探 井 M2、M3、M4 井精细划分出浊 积砂层段、页岩层段,得出龙马溪 组底部——五峰组页岩层中甜点层 段和优质甜点层段,找出了不同层 段典型标志层特征,为地质导向提 供参考依据。

龙马溪组中部发育一套浊积砂 岩,岩性为深灰——灰黑色泥质粉砂 岩夹灰黑色泥岩,M1、M2、M3、 M4 井 显 示 厚 度 分 别 为 34.0m、 15.0m、18.5m、20.4m; 钻 时 呈 高 值、 气 测 及 甲 烷 无 明 显 异 常, 自 然 伽 马 值 低、 呈 明 显 的 箱 状, 测井阵列感应电阻率变化范围为 20Ω·m~2000Ω·m。龙马溪组下 部——五峰组页岩层段通过录井、 测井及岩心分析资料可采用两种划 分方案。第一种方案主要依据岩性、 气测烃含量和钻时显示,第二种主要 依据测井自然伽马、 密度、 声波时差、 电阻率的变化。M1 井龙马溪组下 部——五峰组为 2,326.5~2,415.5m 井段页岩层,厚 89.0m,依据录井 岩性、气测显示和岩心含气量测试 结果将其划分为 A、B、C 三段, A+B 段气测显示明显,C 段气测无 明显异常。

A+B 段 为 2,341.0~2,415.5m 井 段 页 岩 层, 厚 74.5m, 气 测 全 烃、甲烷显示活跃,岩屑及岩心录 井显示主要岩性为黑色碳质页岩 和 富 含 硅 碳 质 页 岩。 岩 心 分 析 孔 隙 度、 总 有 机 碳 含 量、 总 含 气 量 及 气 测 全 烃、 甲 烷 显 示, 自 上 而 下均具有明显增高特征,岩心解析 总 含 气 量 介 于 1.0m 3 /t~6.0m 3 /t, 2,341.0~2,415.0m 井段是区内典 型的富含气页岩核心“甜点”,且 优于美国富特沃斯巴奈特 (Barnett) 页岩储层。 B段含气段在 2,341.0~2,377.5m , 录井资料显示垂厚约 36.5m,气测 烃含量大于 0.5%,异常显示明显, 钻时明显变低;TOC在1.0%~2.2%, 岩 心 解 析 总 含 气 量 为 1.0m 3 / t~2.5m 3 /t、平均 1.8m 3 /t,属于Ⅱ 类气层“甜点”层段。

A 段高含气 段 在 2377.5~2415.5m, 录 井 资 料 显示垂厚约 38.0m,气测烃含量大 于 1.0%,异常显示明显,钻时明显 低 值;TOC 为 2.0%~4.8%, 岩 心 解 析 总 含 气 量 为 1.8 m 3 /t~5.0m 3 / t、 平 均 3.5m 3 /t; 属 于 Ⅰ 类 气 层,是优质“甜点”层段。C 段在 2,326.5~2,341.0m, 录 井 资 料 显 示垂厚约 14.5m,气测烃含量小于 0.2%,无明显异常,钻时由高到低 变化明显;TOC 小于 1.0%,岩心解析总含气量小于 0.5m 3 /t;属于非 “甜点”层段。

测录五大标志层信息数据

标志层一,浊积砂层顶。当钻 头钻遇龙马溪组中部时,将出现可 钻性较差的浊积砂岩段顶界面,表 现出钻时升高、自然伽马值降低等 特征,岩性由泥岩转变为泥质粉砂 岩,岩性变化较明显。自然伽马值 受地层矿物元素影响比较明显,泥 岩、页岩层含有大量的 U、Th、K 高放射性元素,砂岩层,高放射性 元素含量较少,据此可以判别地层 岩性变化,识别标志界面变化。标 志层二,浊积砂层底(页岩层顶)。 当钻头钻至浊积砂岩段底界面时, 表现出钻时降低、 自然伽马值升高, 岩性由泥质粉砂岩、粉砂岩转变为 页岩,岩性变化较明显,浊 积 砂 岩 段 钻 遇 厚 度 一 般 在 10.0m~40.0m 之 间。 标 志 层三,“甜点”段顶。含灰 质泥岩段:厚度 1.5~2.5m, 钻时明显降低,电测曲线特 征为低伽马、低声波时差、 高密度、高电阻值,“两低 两高”特征明显。“低伽马” 是高伽马值平台上出现一个 明显低值槽,开始进入录井 显示的“B 段”,气测开始 出现烃异常显示,TOC 明显 增加、绝对值超过 0.5%。 标志层四,优质“甜点” 段顶。

参照 M1 井,优质甜 点段为 2,377.5~2,415.5m, 厚 38m,地质上习惯称之为 “1 段”或“38m 段”,其 顶部即为优质甜点段顶,是 随钻地质导向标志层法确定 靶点和控制轨迹穿行的依据。“1 段”顶明显标志是由“2 段”进入“1 段”,也就是进入录井显示的“A 段”,气测烃含量明显增加,TOC 增大、绝对值超过 2.0%,密度明 显变小、声波时差明显变大,电阻 变化不明显,平均 45.0Ω·m。标 志层五,五峰组顶(最优“甜点” 段中部)。五峰组在区域内分布稳 定,顶部有厚约 1.0m 含高放射性 黑 色 碳 质 泥 岩, 突 出 的 电 测 曲 线 特征为极高伽马值单峰,波动区间 200API~500API, 密 度、 声 波 为 相对低值,电阻变化不明显,平均 25Ω·m。

地质导向实地应用

在焦石坝区块页岩气水平井钻、 录井过程中,利用录井和随钻自然 伽马进行地质导向 16 口井中,其 导向难度较大的地层上倾井 5 口、 下倾井 6 口,成功率 100%,优质 甜点段钻遇率 98.5%,较未开展地 质导向的井提高了 12.0% 以上。

实 例 1——N1 井(目的层段上倾), N1 井设计水平段长 1,500.0m,A 靶 点 垂 深 2,696.0m,B 靶 点 垂 深 2,636.0m,AB 靶点垂深差 60m, 目的层明显上倾,地质导向难度较 大。 利用标志层法导向准确 “着陆” A 靶点,并成功中靶 B 靶点。A 靶点 实钻垂深为 2,691.5m(图 1),B 靶点实钻垂深为 2,631.9m,AB 靶 点垂深差为 59.6m,优质甜点段钻 遇率 100%,水平段主要轨迹运行 在五峰组地层,实现了最佳地质导 向效果。

实例 2——N2 井(目的层段下 倾) , N2 井设计水平段长 1,400.0m, A 靶 点 垂 深 2,480.0m,B 靶点垂深 2,626.0m,AB 靶 点垂深差 146.0m,目的层 明显下倾,地质导向难度较 大。利用标志层法导向准确 “着陆”A 靶点,并成功中 靶 B 靶点。A 靶点实钻垂深 为 2,482.0m(图 2),B 靶 点 实 钻 垂 深 为 2,637.5m, AB 靶点垂深差为 155.5m, 优质甜点段钻遇率 100%, 水平段主要轨迹运行在五峰 组地层,实现了最佳地质导 向效果。焦石坝区块水平井 地质导向的关键是确定目的 层段及其上方的标志层,把 握进入标志层段的随钻录井 和自然伽马曲线变化特征。 实践证明,标志层确定技术 简单有效,成本低,值得推 广应用。
