测试求产管柱实现 油井分层开发与测试

时间:2016-08-04 16:02 来源:
        为直观反应油层的产能 情况,为后期进行储 层改造提供依据,根 据地层测试所取得的 表皮系数、堵塞比等信息,可知道 井底堵塞的性质,堵塞的影响范围 及近井地带的污染情况。同时,油 井开发要求对已射孔打开的地层进 行生产能力测试。新研发的测试求 产管柱可实现油井只分层开采与测 试,并在渤海油田成功应用,取得 一定成效。

常用测试方式的缺点

        常用测试方式是从偏心井口通 过电缆携带压力计进行测试,或因 偏心井口失稳无法转动,或因井斜 入井压力计无法通过等多种原因, 造成测试失败;同时这种测试方式 需要改变油井的生产状况,需要起 出油井生产管柱,重新改变生产方 式才能进行。作为油田动态监测的 一种手段,定期监测油井和油层的 动态变化,录取准确可靠的分层资 料,以便采取综合调整措施。随着 勘探开发的深入,大斜度井、大位 移井越来越多,气举法测试技术虽 然适合大斜度井,但工序繁琐,必 须先起出井内机采管柱,再下入专 门的气举测试管柱进行测试,作业 时间长、作业成本高。在低压井上 作业易污染油层,存在含水及液量 数据不准确的问题。

        同时,随着油田开发进入中、 高含水阶段,层间矛盾日益突出, 大量的地下水被无效采出,后续处 理、回注增加很大的成本。如何找 出并封堵高含水层, 开采低含水层, 有效降低采油成本,是油田开发中 长期面临的一项亟待解决的技术难 题。现有技术以封隔器找堵水、 井 下液压开关调层找堵水、 井下电动 开关调层找堵水为主,这几项技术 均存在施工复杂、成本高、受井况 影响大的问题。为此,研发油井多 层分段测试求产的管柱可实现油井 智能分层开采与测试技术。

新求产管柱组成结构

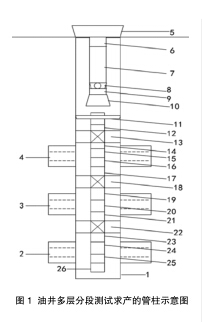

        油井多层分段测试求产的管柱 组合由抽油管柱和测试求产管柱两 部分组成,包括丝堵、电子压力计、 智能开关器、油管短节、封隔器、 丢手、尾管、抽油泵泵筒、油管、 油管悬挂器。 抽油管柱自井口从上至下(见 图 1),油管悬挂器 5 下端连接油 管短节 6,油管短节 6 下端连接油 管 7,油管 7 下端连接抽油泵 8,抽 油泵 8 下端连接尾管 9,尾管 9 下 端连接喇叭口 10;油管悬挂器 5、 油管短节 6、油管 7、抽油泵 8、尾 管 9、喇叭口 10 之间通过丝扣方式 连接;测试求产管柱从上至下,丢 手 11 下端连接油管 12、油管 12 端 连接封隔器 13、封隔器 13 下端连 接油管短节 14、油管短节 14 下端 连接油管 15、油管 15 连接智能开 关器 16、智能开关器 16 下端连接 电子压力计 17、电子压力计 17 下 端连接封隔器 18、封隔器 18 下端 连接油管 19、油管 19 下端连接智 能开关器 20、智能开关器 20 下端 电子压力计 21、电子压力计 21 下 端连接封隔器 22、封隔器 22 下端 连接油管 23、油管 23 下端连接智 能开关器 24、智能开关器 24 下端 电子压力计 25、电子压力计 25 下 端连接丝堵 26,管柱组合自上至下 依靠螺纹连接方式。

求产管柱的优势与现场操作

        油井多层分段测试求产的管柱 的技术优势:一趟管柱实现多层分 段测试求产;地面直接获取单层液 性、产能;智能化操作可靠成功率 高;不影响生产井正常生产;可获 得单层的地层压力及地层参数。 油井多层分段测试求产的管柱 整个测试过程是通过预先编好程序 智能开关器自动完成的。以一口有 三个层位的油井为例,在此阶段井 下各层位的智能开关器,设置为依 次打开的时序,这样使每个层轮流 打开单独生产若干天,通过地面计 量求得各层的流量、含水率数据。

        同时,智能开关器下部留有压力测 试仪的连接口,可根据需要配接, 用于分层压力测试。压力测试仪的 感压孔与生产层连通。当智能开关 器处于关闭状态时,各层位的压力 测试仪可测试得到地层的压力恢复 曲线。当智能开关器处于打开状态 进行生产时,各层位的压力测试仪 可测试得到地层的压力降落曲线, 对这些测试曲线进行试井分析,可 以得到各层的地层压力、渗透率、 污染系数等地层参数。 油井多层分段测试求产的管柱 组合经分层测试得到各层的产液状 态后,根据地面综合分析,确定出 最佳开采方案,即确定出智能开关 器关闭哪些层、打开哪些层。在完 成分层测试后,智能开关器处于第 三层开,第一、二层关的状态,并 保持此状态生产,等待地面指令。 此时只要在地面发送相对应格式的 编码指令波信号就可以打开第二层, 从而实现第二、三层的合采,当需 要再调层时,任意时间在地面发送 相对应格式的编码指令信号,智能 开关器根据检测到的编码指令波信 号产生动作,从原来的状态改变到 新的状态,实现地面遥控选层。

        在 电池能量足够的情况下,这个过程 可多次重复操作。 油井多层分段测试求产的管柱 组合能准确监测出各油层的压力、 产液量、含水量,按生产需要实施 各油层的有效动用,20 余口油井现 场应用,平均单井增油 3.71 吨。油 井多层分段测试求产的管柱组合采 用智能开关器与分层开采管柱相结 合通过丢手方式下入井中,由地面 发送指令灵活地实现井下智能开关 器的开关动作,自动完成对层位的 打开和关闭,从而实现了一趟管柱 完成分层测试、分层开采、任意层 多层合采。该设备自动化程度高, 无需起下仪器或进行管柱作业,施 工成本低,具有操作简单、工作可 靠、成功率高的特点,有效地解决 了开发中后期油田高含水油井的找、 堵水问题,为油田可持续发展作出 了贡献。
