改良密封装备实现双收益

时间:2016-11-30 14:56 来源:
在稠油井的生产过程中,由于各种因素的影响,造成稠油井光杆密封器密封性不好,稠油井井口漏油现象普遍,既浪费了成本,又污染了井口、地面、机身,同时带来大量的重复工作。因此,针对影响稠油井井口密封效果差的问题,开展了调查与分析,通过分析查找稠油井井口漏油的各种因素,研制出具体的技术措施,增强稠油井口的密封效果,从而提高了稠油井的管理水平。

井口漏油现弊端

数据显示,国内有杆抽油井大约占总井数的 80%,井口光杆密封装置是有杆抽油设备必不可少的装置之一,主要与和光杆配合,实现密封油井井口。井口光杆密封器性能以及与光杆的配合的优劣,决定有杆抽油井井口的密封效果。注采管理 303 站目前稠油井有 30 口,占全部油井数的 72.6%,稠油井的产量占 303 站全部产量的 91.3%,是上产的主阵地,但稠油井井口漏油现象十分普遍,既浪费了油井产量, 又造成了井口地面的环境污染,同时带来个大量的重复工作。

因此,为了从根本上解决稠油井井口漏油的问题,注采管理 303 站对管辖内的稠油井开展了调查与分析。盘根、光杆质量不高的影响。稠油井密封材料一般用耐油丁腈橡胶制成,其自动补偿密封的能力较差,为了保证密封效果,尚需要采油工人定期地对油井进行巡视和紧盘根,从而大大增加了采油工人的劳动强度。有的盘根质量不高,导致盘根耐磨性、耐油性、抗扭拉能力下降,导致盘根密封性能下降较多。井液对稠油井密封性的影响。稠油井所生产出的井液由于油稠粘度大、温度低,普遍含蜡、胶质沥青质 , 成分高,导致稠油井光杆挂油度高。稠油井普遍含硫高,并且携砂能力强,造成井口光杆与盘根的损伤 , 降低了光杆与密封器的密封性能,加剧了稠油井光杆密封器的漏失量。光杆密封器的影响。部分稠油井所用常规式光杆密封装置中密封圈的环数一般为 6~8 环。

由于密封圈压得过紧或紧得过猛都会造成上部盘根的过度磨损而适得其反。稠油井光杆密封器密封材料长时间在这种偏磨的状态下工作,井液不渗漏的确不大可能。此外,管理方面也容易出现问题。在日常生产中,由于打卡子致使光杆的表面损伤、光滑度质量降低 , 造成光杆密封器密封材质过度磨损失效导致密封性能下降;部分工作人员由责任心不强于巡检不到位,导致调整松紧度不合适,都会导致稠油井井口密封性能不好而渗漏。

提升密封性能

稠油井井口由于没有专门针对稠油特性以及稠油井生产特性所使用的光杆密封器,造成了稠油井井口普遍漏油的现象。现在的稠油井井口光杆密封器,跟普通抽油井所用的井口密封器没有多大的差别,在井口漏油时, 多采用加密紧盘根,增加对光杆密封器内盘根的压力,增加了工作人员的劳动强度,缩短了盘根的使用周期,还有一些井由于井口偏,受天气寒冷的影响,即使增加紧盘根盒的次数,收效也甚微。

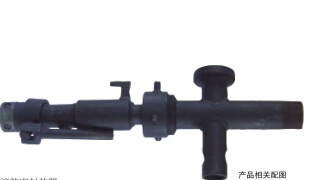

怎样才能密封好稠油井井口呢?经过研究人员多次的讨论研究,决定设计出要具有密封能性能强、对中性能好、能应对稠油井各种工况环境的密封装置。针对稠油井井液油稠、原油粘度大、温度低、回压高、对密封盘根密封性要求高的特性,将原来的光杆密封器一级密封增加为两级密封,在一级密封盒和二级密封盒之间,设立存放黄油、润滑光杆和存放井液为一体的多功能腔室;针对稠油井井口多半不对中的问题,在光杆密封器下部采用万向节调偏技术。将新型稠油井井口密封器装在三通上,利用密封器下部的万向调偏功能, 根据稠油井井口对中状况,实现自动调偏、自动找正。井口不偏了,密封盘根就能对光杆上稠油的作用力均等,为盘根对光杆的均等刮油打下坚实基础;采用二级盘根密封稠油井井口,能很好地适应稠油特性和稠油井生产特性,可实现在不增加紧盘根次数,增加盘根对光杆的刮油量,达到光杆外露时清洁。

同时,二级密封也能在下雨天时,一级盘根密封消化雨水,从而减少二级密封受雨水影响,从而保证稠油井光杆密封器在特殊天气下也能密封好;在一级和二级密封室之间设置润滑排液腔,它既可以在高温、 高含水排水期时润滑光杆,也可以在光杆质量差、光杆腐蚀严重,盘根不能很好地密封光杆时,可以通过排液腔把密封不住的井液放入容器或套管内,从而达到井口无渗漏的目的。

多次历练 成绩斐然

通 过 密 封 设 备 在 站 GDD21-1、GDD20X3、GDD20CP2 三口稠油井的应用效果比较明显。稠油井GDD21-1 自使用稠油井光杆密封器后,虽经历了高温蒸汽驱,但由于井口正、双层密封,井口密封效果良好。这三口井都经历了寒冷的冬季,也都经历漫长严寒天气和连续下雨天的锤炼。事实证明,稠油井光杆密封器能很好地适应稠油特性以及稠油井生产特性的考验,达到与光杆配合良好、不渗不漏的设计与使用要求。经济效益方面,孤东采油厂自2013 年 5 月,根据各稠油井的生产情况,至今共在孤东采油厂 7 口稠油井上安装了稠油井光杆密封器,7口稠油井每年虽然漏油量不是太多,按每口井每年漏油 100 斤计算,7口稠油井共损失油井产量 700 斤,以每吨原油 3,750 元计算,7 口油井每年损失 3,750×0.35 = 1,300(元)。七口油井虽然渗漏油量不是太大,但它们由于渗漏所造成的环境污染缺不容小觑。按每口井渗漏污染 2 分地计算,7 口稠油井共造成 1.4 亩地的污染。社会效益方面减少了职工的劳动强度,减少了漏油所造成的的回收工作量及环境污染环境问题。
