随着城市的建设，各种地面公共设施由地面进入地下，地下管网线缆日益复杂。一条故障管线线缆确认需要多个市政部门核实。由于部门各负其责，线路核实归属异常困难。一种全新埋地管道标识定位技术，让地下天然气管道电子标识系统与智能化管道系统相结合，成功用于与城市之中。

目前，埋地天然气管道的定位标识主要分为地上标识、地面标识及埋地标识3类，尚存在一些不足之处：地上标识中的标志桩、警示牌和地面标识中的标识砖、标识贴易丢失、受损，运行管理难；埋地标识中的示踪带及示踪线施工中外皮易破损，金属丝过细不易被探测到，后期一旦受到外力破坏重新更新将增加维护成本。

对新、旧天然气管道的关键点实行数字化、信息化的实时动态管理，将地下天然气管道的地理位置、走向、关键点信息、周围情况等信息直观、准确地通过掌上电脑(PDA)展现出来，使得管道信息查询、统计和管道日常维护、抢修、补测、技术改造等各项工作变得简单，从根本上解决了管道查找难、统计难、维护难的问题，减少了大量成本，大大提高了运行维护、抢修、抢险的工作效率。2智能化管理方案组成。方案由3M电子标识系统、PDA整合系统、后台管理系统及GIs平台展示系统4部分组成。

3M电子标识系统

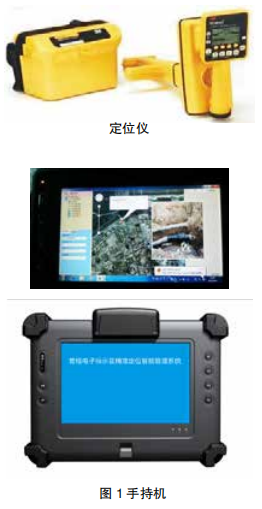

EMs是近年来国际上流行的一项用于精确定位地下管网和设施的技术，它是一种特定频率电磁波的自发／自收装置，由电子标识器和标识器定位仪两种设备组成，见图1所示。标识器定位仪先向地下发射特定频率的电磁波信号，当接近管道附近的电子标识器时，电子标识器会反射该电磁波信号，从而被标识器定位仪发现接收，并通过声频变化和屏显数据告知操作者地下设施的信息。

在地下管道建设和维护过程中，电子标识器可按照一定的间隔埋设，也可在改变走向的拐弯处和一些事件点进行埋设以示标记，例如接续点、阀门、井盖、T形分支等。根据工程重要性及工程预算不同，埋设密度也不同，通常直管道上的埋设间隔为50-200 m。标识器定位仪主要用于查找电子标识器并对其储存信息进行读、写，具有很强的抗干扰能力，还具备探测仪的全部功能。标识器定位仪不仅能探测埋设了电子标识器的新管道，包括PE管道，还能对没埋设电子标识器的金属管道进行路由和埋深探测，一机两用，大大降低了设备成本。3M电子标识系统采用先进的RFID(射频信息识别)技术，不需要电源，水平定位精度达lO cm。


3M电子标识系统有别于我们现在使用的示踪线，它不仅能确定管位(实现示踪线功能)，还能精确定点，存储管道相关信息，且不受管材材质限制，能与GIS系统配合使用，是目前实现地下管网信息化管理的先进技术。

电子标识系统的优越性

提高抢险效率；减少开挖面积，降低赔付成本；电子标识器能帮助我们一次性地精确定位，减少开挖面积。现在市政对于路面开挖的管理越来越严格，每次施工需按开挖面积缴纳道路补偿费，将开挖面积控制在最小范围内可节省不少开支。

促进PE等非金属管道的使用。虽然PE管道因其成本低、耐腐蚀、易连接等优点逐渐地大范围使用，但缺乏相应的探测手段，示踪线也只能在短期内解决部分问题，因此使用PE管道存在一定隐患。而电子标识器的应用可以帮助我们解除后顾之忧，放心使用PE管道。电子标识系统在没有GIS系统时，可以通过数据库进行简单管理，独立使用。在建立GIs系统时，可以帮助测绘人员精确定位，减小数据偏差。最终与GIs系统结合使用，使G1s具有现场指导意义，架起信息化管理与日常维护工作之间的桥梁。

PDA整合系统

GPS定位技术、无线传输技术、电子标识探测技术有机结合后内置于PDA中，在天然气管道运行维护、抢修、补测、技术改造等各项工作中，可现场利用PDA查找管道具体位置，获得管道具体信息(如建设年代，施工单位，压力、管径、材质，管道的三通、弯头、变径管、穿越等特殊关键点的具体位置等详细信息)。

PDA的功能包括：迅速查找功能，发现管道泄漏，准确确定燃气管道路由，掌握地下管道信息解决问题。编辑、管理功能，在EMS管理系统中还可以编辑管道的相关信息，便于我们随时随地掌握管道的情况。

在管道关键点(如出土点、人土点、T型分支、阀门、预埋管道的端口、保护套管两端、转弯、中间接头、道路交叉、管道交叉等位置)埋设电子信息标识器，在管道直管段埋设普通电子标识器。现在对老城已建的燃气管道，根据路面情况及地下管道的重要程度、复杂程度，分别进行球型、钉型标识器的补埋工作。目前一线专业巡视人员反映良好，避免了过去“翻地瓜”式的管道巡查，遇到险情反应迅速，确保了管网的安全运行。尤其是在防止第三方破坏的管理中发挥了重要作用，定位准确，最大限度保证了管网的安全。
