Page 62 - 202206103

技术·装备 装备空间 Technology & Equipment·Equipment Space

筒内油气混合液内的气体经过槽

孔进入油管，油管内的井液同时
补充至泵筒，防止抽油泵出现气
锁的现象。配套泵下油气混抽装
置，在泵下部连接，用皮碗封将

井内气体密封，使其全部进入泵
筒，避免其进入套管。然后用防
气锁油气混抽泵将气液全部举升
至地面，进入干线。该技术改进

一方面通过对抽油泵的结构进行
改造，使其不会出现气锁现象；
另一方面配套油气混抽装置，使
井内地层气无法进入套管，且通

过油套联通阀，可以正常进行液

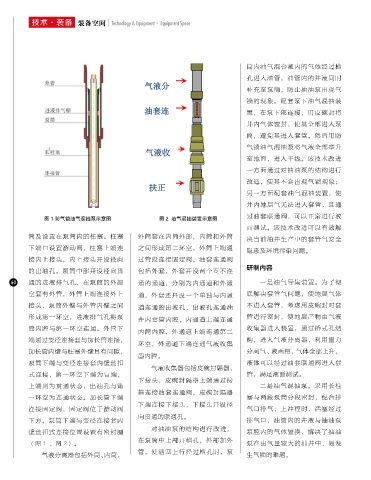

图 1 防气锁油气混抽泵示意图 图 2 油气混抽装置示意图
面测试。该技术改进可以有效解
筒及设置在泵筒内的柱塞。柱塞 外筒套在内筒外部，内筒和外筒 决当前油井生产中的套管气安全
下端口设置游动阀，柱塞上端连 之间形成第二环空，外筒上端通 隐患及环境污染问题。
接内上接头，内上接头开设径向 过管段连接固定阀，油套连通阀
研制内容
的出油孔。泵筒中部开设径向贯 包括外套，外套开设两个互不连
60 通的进液排气孔，在泵筒的外部 通的通道，分别为内通道和外通 一是油气导集装置。为了彻
空套有外管，外管上端连接外上 道，外套还开设一个单独与内通 底解决套管气问题，使地层气体
接头，泵筒外壁与外管内壁之间 道连通的出液孔，出液孔连通油 不进入套管，考虑用皮碗封对套
形成第一环空，进液排气孔将泵 井内套管内腔，内通道上端连通 管进行密封，使地层产物由气液

筒内腔与第一环空连通。外管下 收集器进入装置，通过桥式孔结
内筒内腔，外通道上端连通第二
端通过变径连接套与加长管连接， 构，进入气液分离器，利用重力
环空，外通道下端连通气液收集
加长管内壁与柱塞外壁具有间隙， 分离气、液两相，气体全部上升，
器内腔。
泵筒下端与变径连接套内壁丝扣 液体可以经过油套联通阀进入套
气液收集器包括皮碗封隔器、
式连接，第一环空下端为盲端， 管，满足液面测试。
下接头，皮碗封隔器上端通过接
上端则为贯通状态，出油孔与第 二是油气混抽泵。采用长柱
箍连接油套连通阀，皮碗封隔器
一环空为连通状态。加长管下端 塞与两段泵筒分段密封，配合排
下端连接下接头，下接头开设径
连接固定阀，固定阀位于游动阀 气口排气；上冲程时，活塞经过
向贯通的联通孔。
下方。泵筒下端与变径连接套内 排气口，油管内的井液与抽油泵
对抽油泵的结构进行改进，
壁丝扣式连接位置设置有密封圈 泵腔内的气体置换，解决了抽油
在泵筒中上部开槽孔，外部加外
（图 1 、图 2）。 泵在出气量较大的油井中，易发
管，使活塞上行经过槽孔时，泵
气液分离器包括外筒、内筒， 生气锁的难题。
